Расчет электрических нагрузок

Расчет электрических нагрузок потребителей представлен в виде документа, отражающего все необходимые расчетные значения для узлов электросети жилого дома (квартир), промышленного, производственного объекта. Документ включает показатели произведения напряжения и тока при игнорировании фазового угла между ними, включая комбинацию реактивной и активной мощностей, расчетного тока, выполняется для ГРЩ, групповых щитов, вводно-распределительных и иных устройств.

Оформление

На основе данных, полученных в результате произведения расчетов электрических нагрузок общежитий, промышленных предприятий выбираются те элементы электросети, показатели которых соответствуют характеристикам:

  • Количество электроустановок, принимающих и преобразующих напряжение переменного тока в сети, распределения полученной энергии в электроснабжении объектов, мощность трансформаторных станций.
  • Номиналы защитных и управляющих устройств в ГРЩ и других щитах.
  • Сечение силовых линий электропередач.
  • Максимальная мощность.

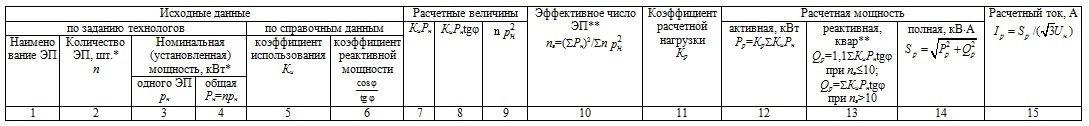

Расчет электрических нагрузок промышленных предприятий оформляется в форме таблицы, определенной РТМ 36.18.32.4-92.

Таблица 1

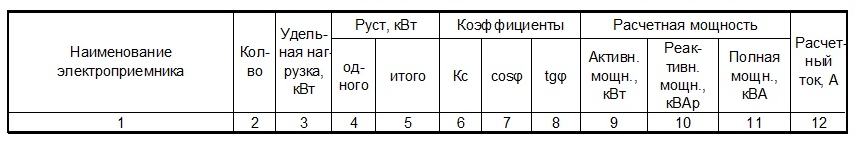

Расчет электрических нагрузок жилых и общественных зданий также осуществляется в виде таблицы. При этом таблица (Ф 636-92) оформляется так:

Таблица 2
  • Где 1 и 2 столбцы отражают название и численность электрических приемников.
  • В 3 столбце приводятся показатели значительной нагрузки зданий, сооружений, помещений.
  • 4 отражает мощность единичного приемника.
  • В 5 указывается общая мощность всех электроприемников.
  • 6-8 столбцы включают коэффициенты Кс, cosj, tgj.
  • В 9 вводится расчетная активная мощность, определяемая по формуле Рр=Ру*Кс, кВт.
  • 10 – реактивная мощность, рассчитываемая по методу Qр=Рр*tgj, кВАр.
  • 11 столбец содержит полную расчетную мощность, вычисляемую по формуле SP= √(Pp^2+Qp^2), кВА. Рекомендуется суммировать расчетные нагрузки на шинах 3/10 кВ единичных потребителей, устройств, потребляемых электроэнергию одной подстанции.
  • В последнем 12 столбце предоставлено значение расчетного тока, исходя из которого подбирается сечение кабелей и проводов по допустимому току, определяющемуся посредством выражения: Ip=Sp/√3UH, А.
